RX8025T是EPSON高精度實時時鐘內置溫度補償晶振，RX8025T是RX-8025T的簡化寫法,也有簡寫成8025T。分為UB和UC兩種。UB是工業級(使用溫度范圍：-40℃~85℃) UC是民用級（-30℃~70<℃）。
愛普生晶振代理商——南京南山（代理證書編號14013）目前在南京和深圳備有兩個系列的現貨。為了配合終端客戶新產品研發，亦提供小批量零售服務，1pcs起的零售價格未5元/pcs。
1k整盤購買價格請咨詢在EPSON晶振代理商-南京南山線客服。 阿里巴巴購買鏈接：http://detail.1688.com/offer/44046758595.html

技術參數

1. 內置高穩定度的 32．768KHz 的 768KHz 的 DTCXO ( DTCXO：數字溫度補償晶體振蕩器 )
2. 支持 I2C 總線的高速模式 I2C 總線的高速模式（400K）。
3. 定時報警功能 3. 定時報警功能（可設定：天，日期，小時，分鐘）
4. 32．768KHz 頻率輸出 768KHz 頻率輸出（具有使能 OE 功能）
5. 時間更新中斷功能 5. 時間更新中斷功能。
6. 固定周期定時中斷功能 4. 固定周期定時中斷功能。
7. 閏年自動調整功能 7. 閏年自動調整功能。（2000 到 2099）
8. 低電流功耗 10. 低電流功耗：0.8uA/3V (Typ.) ：0.8uA/3V (Typ.) 0.8uA/3V (Typ.)
9. 寬范圍的時間保持電壓 9. 寬范圍的時間保持電壓：1.8V 到5.5V
10. 寬范圍接口電壓 8. 寬范圍接口電壓：2.2V 到 5.5V

RX8025T替換

和愛普生另外一個時鐘芯片型號RX8025SA等一樣，廣泛應用在電子式電能表、水表、燃氣表等計量儀表，工業控制、對EMI靈敏的收發器應用等諸多領域。

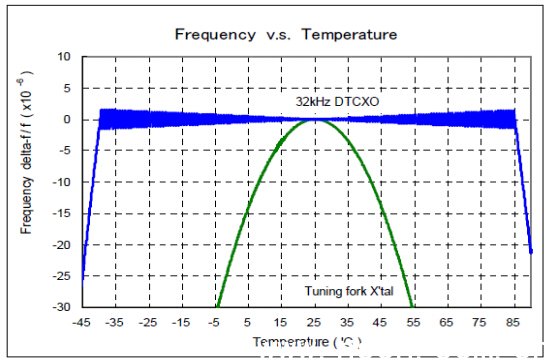

頻率溫度曲線（典型）

使用RX8025T設計電路時的注意事項

A：RX8025T 的 I2C 總線與 CPU 之間的接口電路設計，注意電壓匹配。由于一般設計會需要電池作備用電源，因此設計特別注意8025T 的電壓要求，參考（4 電氣指標）給出的數據。
B：系統設計時，在 I2C 總線上有多個器件的時候，應注意軟件的設計，防止對 8025T 的誤操作。
C：時間設定的時候，一定要確保數據的正確性，一般應增加校驗的子程序，例如驗證日期對應的星期數就可以利用上面第 8 頁提到的兩個公式。
D：在 PCB 設計的時候注意 8025T 與 CPU 的通訊走線應該越短越好，并且遠離高頻、高電流的信號線。同時旁路電容也應該靠近 8025T 的電源端。同時增加地線敷銅的面積，以防止干擾的產生。
E：生產測試過程中，對 8025T 的焊接應參考焊接溫度曲線。同時避免用超聲波對器件進行清洗操作，防止對內部晶體造成損壞。
F：當使用電池供電的時候，為了延長電池的供電時間，可以關閉 FOUT 輸出，改變溫度補償?shù)臅r間間隔（正常供電時用軟件恢復設置）以達到降低功耗的目的。
