片式三極管【SMD Transistor】全稱： 片式晶體三極管，也稱為：貼片三極管。
貼片三極管是由二個"PN結"構成的片式半導體基礎器件，所以通常也稱雙極型晶體管（Bipolar Junction Transistor：BJT），或簡稱為晶體管、三極管。因內部的兩個"PN結"相互影響，使三極管呈現出單個"PN結"所沒有的電流放大功能， 正是三極管這個最重要的特性，開拓了"PN結"應用的新領域，促進了電子技術的發展。按內部結構上來分，晶體三極管有NPN型和PNP型兩種類型。
貼片三極管的放大模式是建立在其發射結正偏，集電結反偏工作狀態下。在參數表中用Hfe（直流電流增益）來表示其電流放大 能力，通俗來說就是放大倍數β值。在實際電路中，最廣泛的三極管應用就是建立這個特性基礎上，所以，在選擇晶體三極管時，一定要注意確定β值（β值的另一 個含義是：受發射結電壓控制的基極電流Ib對集電極電流Ic的控制能力）。需要指出的是：三極管雖是一種電流放大器件，但在實際使用中常常利用三極管的電 流放大作用，通過電阻轉變為電壓放大作用。
貼片三極管還有截止和飽和二種工作模式，利用這個特性，其在開關電路中也得到了相應的應用（作為開關三極管時，開關速度將 比β值作為更重要的參數）。其工作原理是：在其工作于截止模式（發射結反偏，集電結反偏）時，若忽略反向飽和電流，相當于開關斷開。當其工作于飽和模式 （發射結正偏，集電結正偏）時，貼片三極管將失去電流放大作用，若忽略飽和壓降，三極管輸出端近似短路，相當于開關閉合。
貼片三極管的種類繁多，目前，主要有以下系列產品：
- 通用型、開關型、帶阻型以及場效應三極管。
目前國內貼片三極管主要生產廠家包括江蘇長電科技(CJ)、風華高科（FH）等。國外貼片三極管品牌包括VISHAY（威世）、ST（意法半導體）、東芝 、AVAGO（安華高）等，目前在常規用途和封裝方面，國內貼片三極管品牌與國外知名品牌相比沒有較明顯差距。
南京南山分別取得了風華三極管與長電三極管代理授權，如果您正在尋找替代VISHAY三極管代理、ST意法半導體三極管代理、東芝三極管代理、AVAGO安華高代理商的值得信賴的貼片三極管原廠供應商，歡迎撥打風華貼片三極管選型支持熱線：400 888 5058。官方網站：www.gshzhusha.com。
通用三極管
半導體三極管又稱"晶體三極管"或"晶體管"。
晶體三極管的種類很多，分類方法也有多種。下面按用途、頻率、功率、材料等進行分類。
1)按材料和極性分有硅材料的NPN與PNP三極管.鍺材料的NPN與PNP三極管。
2)按用途分有高、中頻放大管、低頻放大管、低噪聲放大管、光電管、開關管、高反壓管、達林頓管、帶阻尼的三極管等。
3)按功率分有小功率三極管、中功率三極管、大功率三極管。
4)按工作頻率分有低頻三極管、高頻三極管和超高頻三極管。
5)按制作工藝分有平面型三極管、合金型三極管、擴散型三極管。
6)按外形封裝的不同可分為金屬封裝三極管、玻璃封裝三極管、陶瓷封裝三極管、塑料封裝三極管等。
帶阻貼片三極管
帶阻三極管是將一只或兩只電阻器與晶體管連接后封裝在一起構成的，作用：反相器或倒相器，廣泛應用電視機、影碟機、錄像機、DVD及顯示器等家電產品中。由于帶阻三極管通常應用在數字電路中，因此帶阻三極管有時候又被稱為數字三極管或者數碼三極管。帶阻三極管通常作為一個中速開關管，在電路中可看作一個電子開關，但其飽和導通時，管壓降很小。
貼片場效應管
場效應晶體管（Field Effect Transistor縮寫(FET)）簡稱場效應管。也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高（108～109Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域寬等優點，現已成為雙極型晶體管和功率晶體管的強大競爭者。場效應管分為結型場效應管（JFET）和絕緣柵場效應管（MOS管）兩大類。
與雙極型晶體管相比，場效應晶體管具有如下特點：
（1）場效應管是電壓控制器件，它通過VGS來控制ID；
（2）場效應管的輸入端電流極小，因此它的輸入電阻很大。
（3）它是利用多數載流子導電，因此它的溫度穩定性較好；
（4）它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數；
（5）場效應管的抗輻射能力強；
（6）由于不存在雜亂運動的少子擴散引起的散粒噪聲，所以噪聲低。
場效應管與普通晶體管有何異同？
場效應管是電壓控制元件，而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用場效應管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用晶體管。場效應管是利用多數載流子導電，所以稱之為單極型器件，而晶體管是即有多數載流子，也利用少數載流子導電，被稱之為雙極型器件。
場效應管的優點：
場效應管（fet）是電場效應控制電流大小的單極型半導體器件。在其輸入端基本不取電流或電流極小，具有輸入阻抗高、噪聲低、熱穩定性好、制造工藝簡單等特點，在大規模和超大規模集成電路中被應用。場效應器件憑借其低功耗、性能穩定、抗輻射能力強等優勢，在集成電路中已經有逐漸取代三極管的趨勢。但它還是非常嬌貴的，雖然現在多數已經內置了保護二極管，但稍不注意，也會損壞。所以在應用中還是小心為妙。
主要作用
1.場效應管可應用于放大。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。
2.場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3.場效應管可以用作可變電阻。
4.場效應管可以方便地用作恒流源。
5.場效應管可以用作電子開關。
| 直插、貼片二三極管封裝形式圖片以及尺寸大全 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

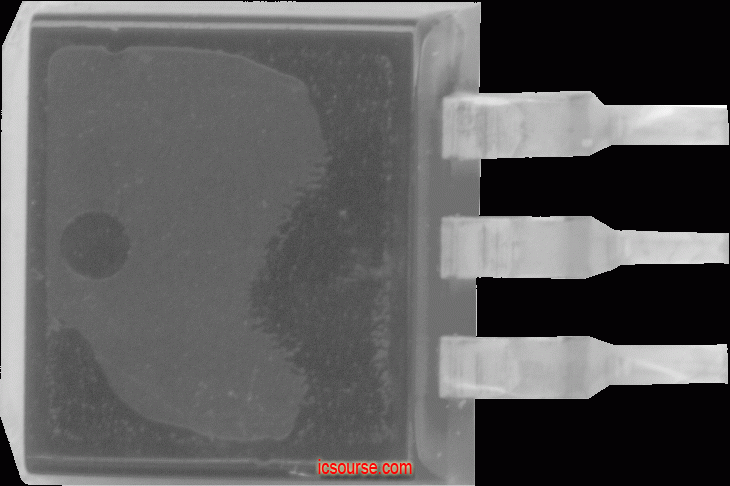

直插、貼片二三極管封裝形式圖片以及尺寸大全：SOD-723 SOT-23 SOT-89 TO-220等等
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
