三極管放大電路的基本條件
工作條件：發射結正向偏置，集電結反向偏置。即發射極與基極加導通電壓，集電極與基極間加反向電壓。
應用條件：1信號不失真2能夠放大
三極管放大電路三種連接方式
（1）基極接地叫做共基極放大電路。基極接地一般出現在高頻放大電路，在收音機的高放或者本振電路采用。一般用于高頻率放大作用。
（2）集電極接地是射極跟隨器。只有電流放大作用，沒有電壓放大作用。輸出電流 Iе=（β+1)*Iь 不論負載為0歐姆還是8歐姆，輸出電流都是上述關系。

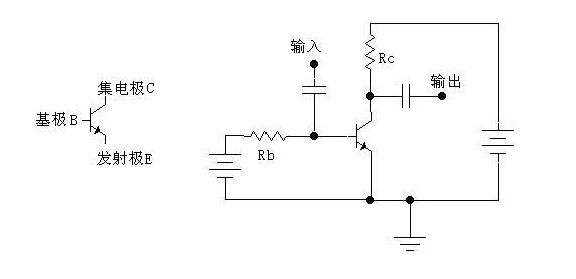

（3）發射極接地是共發射極放大電路。既有電流放大作用，也有電壓放大作用，用途最廣，常見在一般的信號放大電路中。
三極管三種放大電路的特點比較
（1）共射放大電路——電壓增益：較大,與Vo反相 電流放大：有電流放大大 輸入電阻：適中 輸出電阻：較大 應用情況：頻帶較窄,常作為低頻放大單元
（2）共集放大電路——電壓增益:：與Vo同相，具電壓跟隨特性 電流放大：有電流放大大 輸入電阻：最大 輸出電阻：最小 應用情況：常用于電壓放大的輸入，輸出級
（3）共基放大電——電壓增益：較大，與Vo同相 電流放大：無電流放大大 輸入電阻：小 輸出電阻:：較大 應用情況:在三種組態中其頻率特性最好，常用于寬帶放大
