貼片晶振3225,3225貼片無源晶振

隨著時代的發展，電子元器件市場對于電子元件小型化、薄片化和片式化的需求越來越大，而說到貼片晶振，貼片晶振3225也逐漸成為電子行業目前為止使用量極其廣泛的封裝晶振。那么什么3225貼片晶振那么受歡迎呢？南京南山半導體幫您來分析下：首先貼片晶振的體積比直插晶振要小很多，在貼片晶振封裝中有2520 3225 5032等，現在很多便攜式產品需要體積小，性能穩，壽命長，價格適中的貼片晶振，那么工程師在選型過程中發現，3225貼片晶振體積偏小，但是體積越小的晶振，生產工藝也肯定越發復雜，偏偏貼片晶振3225成本還比5032低，所以稱3225貼片晶振為性價比超高簡直無可厚非，今天給大家主要介紹愛普生的3225貼片無源晶振市場上常見的幾種型號。
3225貼片無源晶振常見型號：

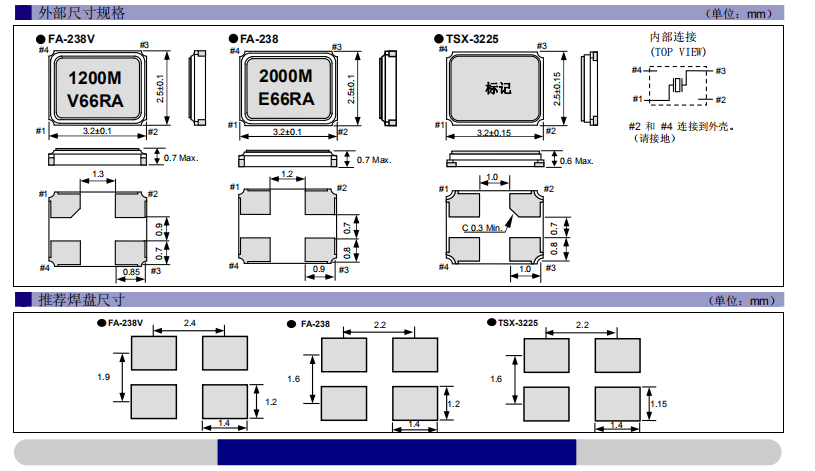

FA-238晶振，體積3.2*2.5*0.7mm。頻率范圍16-60MHZ。長度兩腳間距1.2mm，寬度兩腳間距0.7mm。四腳均無斜角變化。腳位方向從貼片晶振正面左下方逆時針順序分別為1，2，3，4.

FA-238V晶振，體積3.2*2.5*0.7mm。頻率范圍12-15.999MHZ。長度兩腳間距為1.3mm，寬度兩腳間距為0.9mm。腳1方向有明顯斜角區分。腳位方向從貼片晶振正面左下方逆時針順序分別為1，2，3，4.

TSX-3225晶振，體積3.2*2.5*0.6mm。評論范圍16-48MHZ。長度兩腳間距為1.0mm，寬度兩腳間距為0.7mm。腳2方向有明顯斜角區分。腳位方向從貼片晶振正面左下方逆時針順序分別為1，2，3，4.

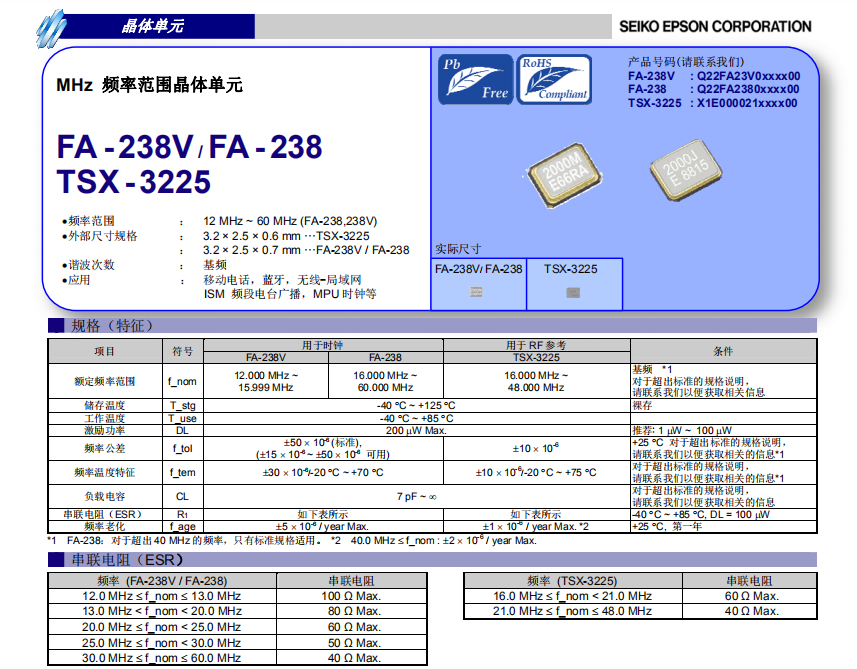

南京南山半導體為您詳細整理了三者規格書選擇對比：

總結：以上三種型號1腳和3腳接地。2和4腳無作用。別看FA-238晶振和FA-238V晶振僅有一個字母之差，且體積一樣，千萬別被它們外觀所迷惑，細心的你會發現他們的腳位間距有明顯的不同。FA-238V晶振和TSX-3225晶振晶振腳位的斜角不同，大家要注意區分。
當然3225貼片無源晶振還有其他型號，包括3225貼片晶振也包含有源晶振，在這里就不一一列舉，我們南京南山半導體將在另外的文章中為您詳細介紹，南山半導體作為愛普生官方授權中國區核心代理商，歡迎大家來電垂詢，或者到我們的某寶店——南山E店直接購買。
