貼片排阻與直插排阻額定值的異同

排阻也稱為網絡電阻，是由多個貼片電阻組合而成，可以更高效的節約電路板的占用空間。風華高科目前同時提供貼片排阻和直插排阻兩類安裝方式的網絡電阻器。
其中貼片排阻提供0603和0402兩個規格，其中0603排阻提供8腳和4腳兩個選擇，而0402排阻因為外部尺寸小，目前只提供4個腳。（以上說說的腳，風華高科官方稱呼是"端子"，即8個端子或者4個端子）。而直插排電阻的引腳數較多，可以從4個~14個。

實際設計電路時選擇哪一種安裝方式，除了要考慮都電路板的空間以外，也要從兩者的額定值表中尋找答案。下面將就兩者標稱值方面的差異加以介紹：
不同點：
1、額定功率不同：厚膜貼片排阻功率相對較小，風華目前常規品只提供1/16W的產品。二直插排阻的額定功率可以做到1/8W(1/4W)。
2、最大工作電壓不同：厚膜貼片排阻的最大工作電壓值是50V（過負載電壓100V），而直插排阻則可以達到200V（過負載電壓280V）
3、跨接電阻額定電流不同：直插排阻為2A與0402片排相同，而0603規格8端子排電阻標稱值為3A。
4、可用精度范圍不同：風華直插網絡電阻有F檔（±1%）、G檔±2%J檔（±5%或≤50mΩ（跨接電阻精度））。而片排阻基于工藝優勢可以實現最高千分之五的較高精度，針對跨接排電阻可以實現≤10mΩ的精度。
5、溫度系數范圍不同：插件式排電阻溫度系數根據阻值不同只有兩個：100ppm和250ppm，而貼片排阻相對比較復雜些，詳見下表：

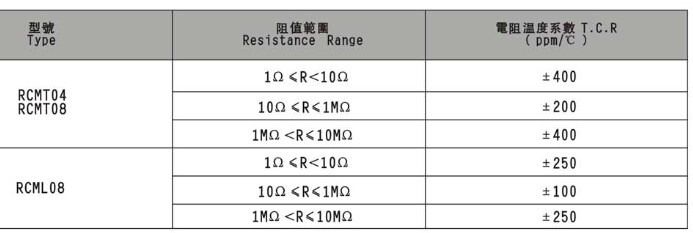

貼片排阻阻值范圍與溫度系數對應關系圖

相同點：
1、阻值范圍相同：均為：0R（跨接排阻），1R~10MR
2、使用溫度相同：均可在零下55度~零上125度范圍內使用。

聲明：以上內容為風華高科十大代理商之一——南京南山半導體有限公司電子商務部內容編輯以風華原廠規格書為基材整理發布，并非技術部出具的技術文檔，謬誤之處難免。如需更準確了解風華排阻相關產品，請下載排阻規格書對照，或咨詢官方網站www.gshzhusha.com在線客服
