威世（VISHAY）高穩定厚膜貼片電阻（中文）

高穩定性厚膜貼片電阻

Vishay Sfernice 厚膜片式電阻的特別設計滿足了嚴格的性能規格，如可靠性，在70℃下持續1000h功率變化在0.25%以內的穩定性，一致性，可重復性。
它們符合規格 NFC 83-240與MIL-R-55342 D。
評估ESCC 4001/026（見CHPHR的數據表）。
在有較高操作條件的情況下，將鎳濺鍍在端子形成薄膜是非常方便的。它們可以承受千次的嚴格的熱沖擊。
B (W/A), N (W/A), F型號適用于回流焊。
G (W/A)與W型號適用于引線鍵合，膠合，甚至高溫回流焊。

一特點
1 CHP：工業的標準鈍化，用于專業的或軍事應用
2 穩定牢靠的焊端
3 很大的阻值范圍，從0.1Ω至100MΩ
4 精密的誤差范圍，在0.5%
5 HCHP：用于高頻應用
6 ESSC的認證參見CHPHR型號
7 高溫（245℃）參見CHPHT型號
8 貼片式片式電阻器
9 無鹵，根據IEC 61249-2-21號定義
10 濕度測試按照AEC-Q200執行
11 材料分類：按照定義，請參見www.vishay.com/doc?99912

二產品編碼說明
CHP 0805 K 1001 F B T 151

CHP：產品代號

0805：產品尺寸代碼
0502
0505
0603
0805
1005
1206
1505
2010
1020
1010
2208
2512

K：TCR數值代碼
K=100ppm
L=200ppm
1001:阻值（100*10¹Ω）

F：誤差精度代碼
D=±0.5%
F=±1%
G=±2%
J=±5%

B：端子鍍層
B：錫鉛覆蓋鎳層
N：錫銀覆蓋鎳層
F：錫銀覆蓋鎳層（單面）
G：金覆蓋捏成
W：金覆蓋鎳（單面）
（B：有鉛；Ｎ、Ｇ無鉛符合ROHS認證）

T：封裝代號
空格：Waffle包裝
T：編帶
PT：紙帶包裝
151：如果沒有選項就留空。

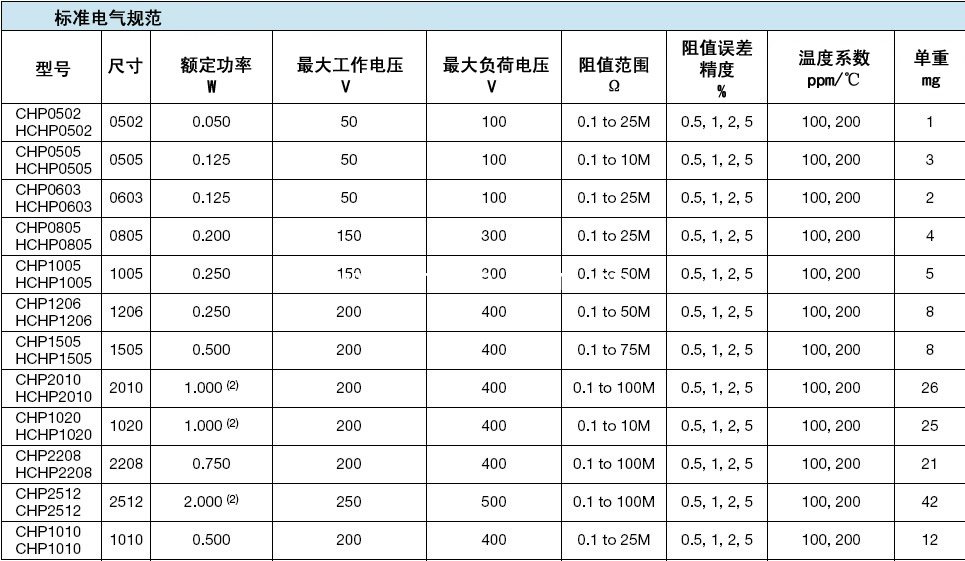

三電性能參數

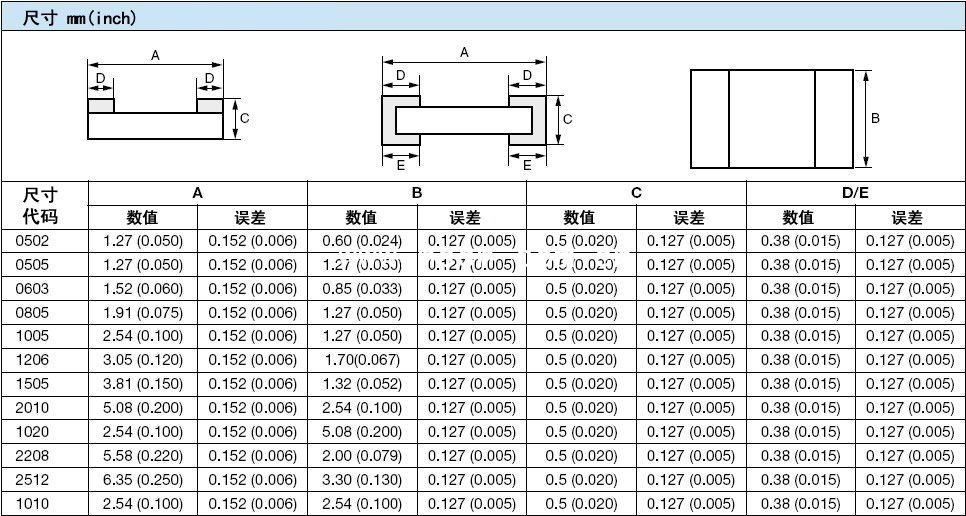

四尺寸規格

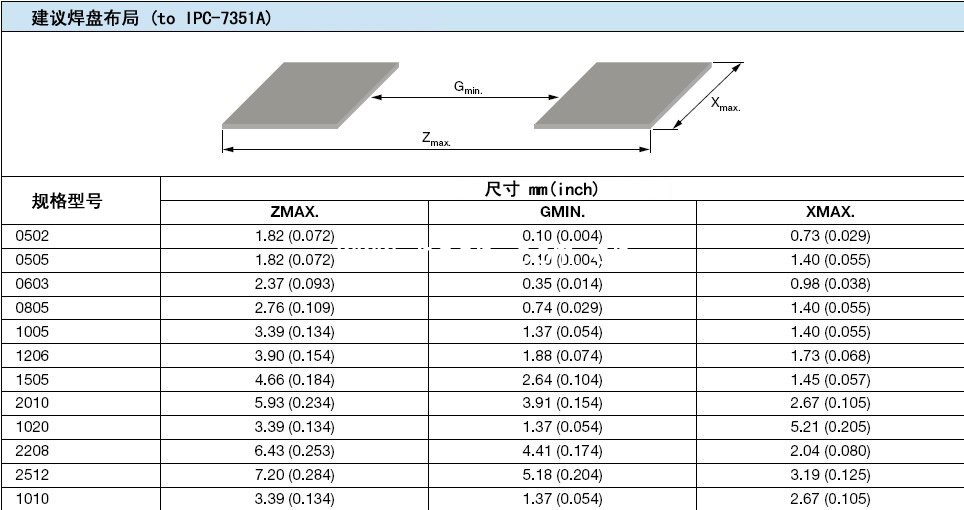

五建議焊盤布局

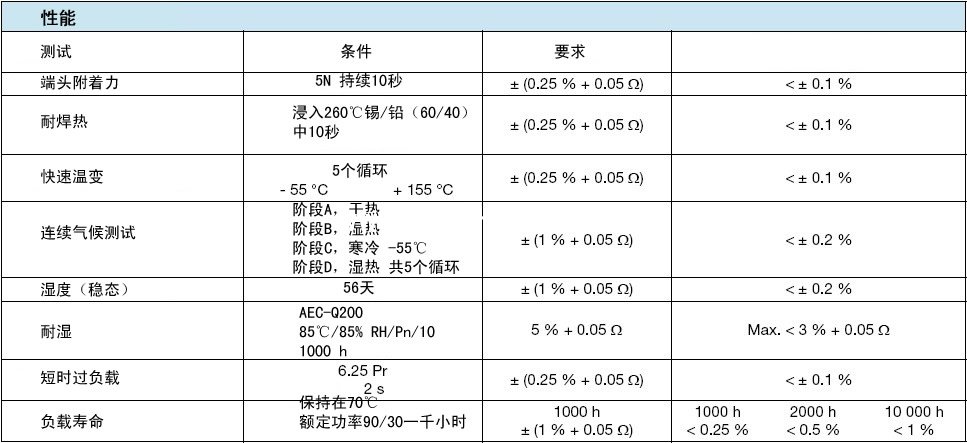

六性能測試

*本文信息來自VISHAY半導體官網，信息若有出入，一官方英文版為準。
