EPSON/愛普生晶振晶體切割模式有哪幾種？

石英晶體振蕩器中的石英片，都是按一定方位從晶體上切割下來的，具有一定的幾何形狀和尺寸，其外形有薄方片，薄圓片、棒狀.音叉狀等，石英片有的兩個主面均為平面，有的一個主面為平面，另一主面為凸面，有的兩主面均為凸面。所謂切型，就是對晶體座標軸某種取向的切割.不同的切型物理性質不同.切面的方向與X、Y. Z軸成什么角度關系是極其重要的.例如，AT切型和CT切型的石英片,都是圍繞X軸旋轉一個角度，兩種切型僅差3°,但其特性和用途大不相同，AT型用于短波段（高頻），CT切型則用于長波段（低頻）。

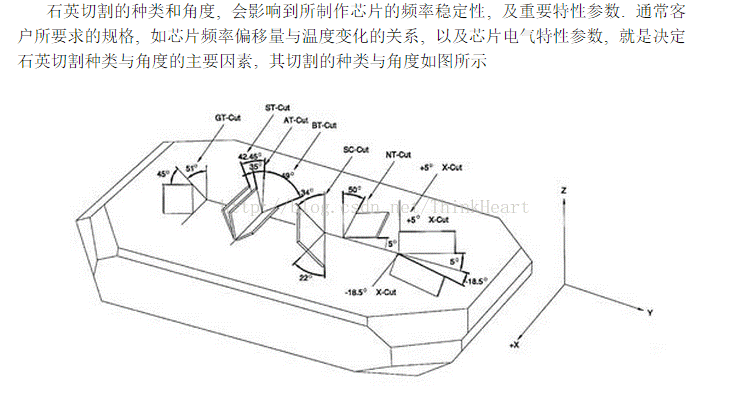

愛普生石英晶振切角示意圖

AT切型切角+35°21′
BT切型切角-49°10′
CT切型切角+37°~+38°
DT切型切角+52°~-53°
ET切型切角+66°30′
FT切型切角-57°
GT切型切角+51°/+45°

（2）石英晶體的振動模式晶體的振動模式表面了晶體形變得類型。晶體的形變與晶體的切型、點擊的配置及裝架等都有關系，尤其是與切型關系更為密切，因為必須有一定的切線才能得到某種單一的振動模式（即單頻性）和所要求的特性。根據不同使用要求，以及從數千赫茲到數百兆赫茲這樣寬的頻率范圍內，可以采用不同的振動模式和不同的尺寸來實現。
晶體的振動模式有：長度伸縮振動模式，彎曲振動模式、面切邊振動模式（用于低頻）和厚度振動模式（用于高頻）。目前高頻石英諧振器都采用厚度切變振動模式，它的常用切型為AT和BT切型。

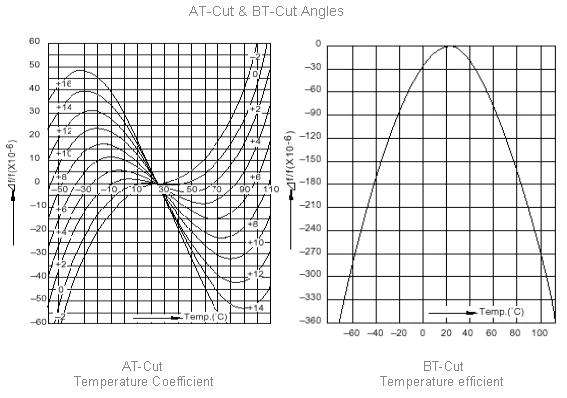

EPSON石英晶體不同切割方式的溫度特性曲線

頻率溫度特性：
AT切厚度切石英晶體隨切角變化的頻率溫度特性曲線。由于AT切頻率溫度特性等效于三次方程，因此在較寬的溫度范圍內有較好的頻率穩定性。
