FC-12M晶振規格書（PDF）FC-12M晶振是EPSON推出的一款2016小尺寸貼片式音叉晶振，額定頻率32.768kHz。愛普生代理商-南京南山在南京和深圳倉庫目前備有少量樣品庫存，可以提供小批量零售。整盤購買，請咨詢在線客服訂貨。
和FC-135、MC-146這兩款常用32.768kHz表晶相比，FC-12M最主要的特點是：
1、外部尺寸小。只有2.05 × 1.2 × 0.6 mm，適用于智能手機等對對晶振規格尺寸有苛刻要求的場合。
2、較小的激勵功率，相對于MC-146的1μW，FC-12M足足降低了一倍，到0.5μW（和FC-135相同）。

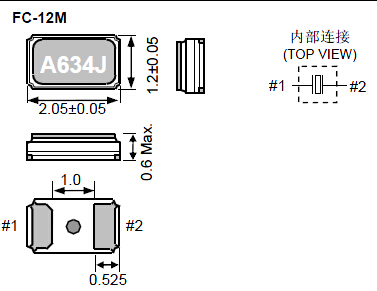

下面是FC-12M的實物圖和外部尺寸示意圖
常用型號有：
FC-12M 32.768000 kHz 6.0+20.0-20.0(X1A0000610021)
FC-12M 32.768000 kHz 7.0+20.0-20.0(X1A0000610006)
FC-12M 32.768kHz 12.5PF 20PPM（X1A0000610022）內阻70KR
FC-12M 32.768KHz 12.5PF 20PPM(X1A0000610002)內阻90KR
主要技術參數表如下：
| 項目 | 符號 | 主要參數 | 規格說明 |
|---|---|---|---|
| 額定頻率范圍 | f_nom | 32.768kHz |
另可生產32kHz to77.5kHz |
| 儲存溫度 | T_stg | -55 °C to +125 °C | 裸存 |
| 工作溫度 | T_use | -40 °C to +85 °C | |
| 激勵功率 | DL | 0.5μW Max. | |
| 頻率公差（標準） | f_tol | ±20ppm； ±30ppm |
可以根據客戶要求定制 |
| 拐點溫度 | Ti | +25 °C ±5 °C | |
| 頻率溫度系數 | B | -0.04ppm/ °C （最大值） | |
| 負載電容 | CL | 12.5pF，9pF | 可以客戶指定 |
| 串聯電阻（ESR） | R1 | 90kΩ Max. | |
| 串聯電容 | C1 | 6.4fF Typ. | |
| 分路電容 | C0 | 1.3pF Typ. | |
| 頻率老化 | f_age | ±3ppm/ year 最大值） | +25 °C, 第一年 |
